描述

ABB PCS6000?

ABB PCS6000是一套基于模塊化多電平換流器（MMC-Modular Multilevel Converter）技術的先進電力電子系統平臺，專為高可靠性、大功率、高性能電能轉換設計。

它采用“積木式”架構，通過標準功率模塊的級聯實現從幾兆瓦到百兆瓦級的靈活配置，廣泛應用于：

大型電機軟啟動與調速控制

新能源并網（風電、光伏）

電網動態無功補償與電壓穩定

軌道交通再生制動能量回饋

工廠電能質量管理

該系統支持多電平輸出波形，具備極低諧波含量，可直接連接中壓電網（如3.3kV、6.6kV、10kV、甚至35kV），無需額外濾波裝置。

??產品參數與規格

輸入電壓等級

3.3 kV,6.6 kV,10 kV,13.8 kV,最高可達35 kV（定制）

輸出頻率范圍

0–120 Hz（可調）

額定功率范圍

5 MW–200+MW（模塊化擴展）

拓?fù)浣Y(jié)構

模塊化多電平換流器（MMC）

冷卻方式

空氣冷卻/水冷

控制方式

DTC（直接轉矩控制）或矢量控制

效率

≥97%（滿載）

THD（總諧波畸變率）

<3%（輸入/輸出側，滿足IEEE 519標準）

功率因數

0.95超前至0.95滯后（可調）

通信接口

Profibus DP,Modbus TCP,OPC UA,IEC 61850（適用于電網應用）

防護等級

IP20（柜內安裝），IP54可選（戶外柜）

工作溫度

0°C至+40°C（帶空調或通風）

海拔高度

≤1000 m（降額使用可達4000 m）

平均無故障時間MTBF

>100,000小時

??主要特征

?模塊化設計（Plug-and-Play）：

?使用標準化功率單元（Power Modules），便于維護和擴容。

?支持熱插拔更換故障模塊，減少停機時間。

?高電能質量：

?輸出近似正弦波，dv/dt極低，保護電機絕緣。

?輸入電流諧波小，無需外部濾波器。

?高效節能：

?高轉換效率（>97%），顯著降低運行成本。

?支持能量回饋（四象限運行），適用于下放負載場景。

?電網友好型：

?功率因數可調，支持無功補償。

?低電壓穿越（LVRT）、故障穿越能力強。

?智能控制系統：

?內置ABB Master Control Unit（MCU）進行集中管理。

?支持遠程監控、診斷與預測性維護。

?緊湊結構&易于集成：

?單柜或多柜設計，適應不同空間需求。

?可與DCS/SCADA系統無縫集成。

?高可用性與冗余設計：

?關鍵部件（控制器、電源、風扇）支持冗余配置。

?故障容錯能力強，部分模塊失效仍可降額運行。

??作用與用途

PCS6000 D

中壓變頻驅動

控制大型風機、水泵、壓縮機、磨機、傳送帶等

PCS6000 S

動態無功補償

提升電網電壓穩定性，改善電能質量（SVC Light?）

PCS6000 G

并網逆變

風電場、光伏電站、儲能系統的并網接口

PCS6000 T

牽引能量回饋

地鐵、輕軌制動能量回收，反送電網

??應用領域

PCS6000廣泛應用于對電能質量、可靠性、效率要求極高的行業：

??

礦業與冶金

大型礦井提升機、球磨機、破碎機驅動

??

水處理與供水

大型泵站變速運行，節能降耗

???

可再生能源

海上風電并網變流系統、大型光伏電站逆變站

??

石油天然氣

天然氣壓縮機驅動、LNG冷卻系統

???

基礎設施

隧道通風風機變頻控制、地鐵再生制動系統

??

軌道交通

城市軌道交通能量回饋裝置（Energy Storage Integration）

??

電力系統

FACTS裝置（柔性交流輸電）、STATCOM替代方案

??

水泥與造紙

高功率輥道、干燥機、風機調速控制

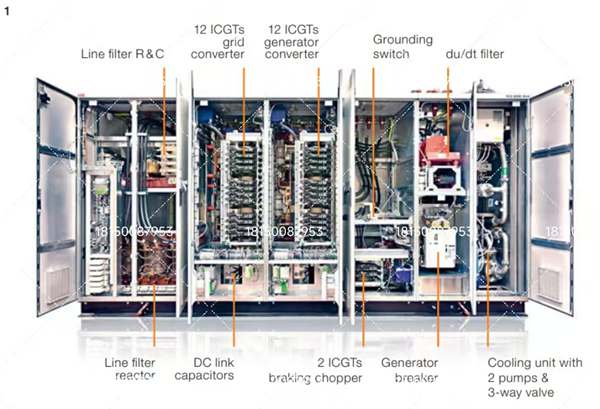

ABB PCS6000 PRODUCT FAMLIY

ABB PCS6000 PRODUCT FAMLIY
