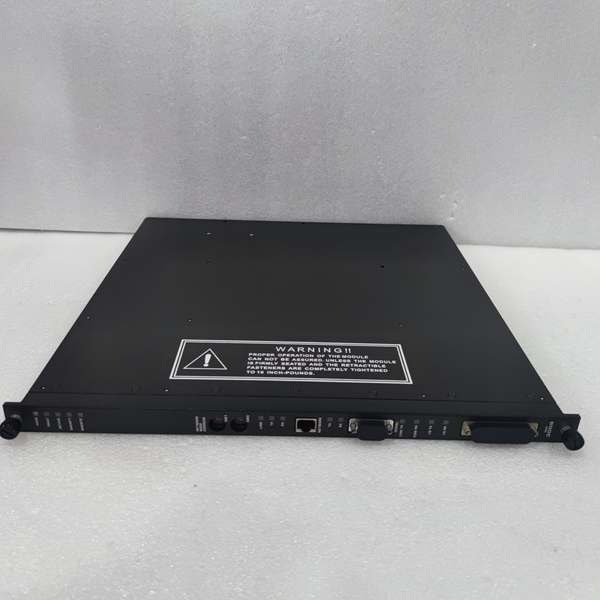

TRICONEX DI3301

TRICONEX DI3301是一款高性能的數字輸入模塊，專為工業自動化和安全控制系統設計。它采用三重模塊冗余（TMR）架構，確保在高風險、高可用性需求的場景中穩定運行。

產品參數

輸入類型：數字信號（開關量信號）。

輸入電壓：標稱值為24V DC，工作范圍為15-30V DC，最大絕對值為33V DC。

輸入信號范圍：0-30V DC或0-300V AC。

輸入阻抗：大于30kΩ（無底板）或大于3kΩ（帶底板）。

響應時間：小于10ms。

電流消耗：典型值為1mA，最大值為5mA。

診斷功能：支持強制值診斷（FVD），具備內置故障檢測和報警功能。

尺寸：120毫米x 70毫米x 25毫米。

重量：約1.42千克。

通道數量：32個數字輸入通道，每個通道可配置為單通道或雙通道操作。

工作溫度范圍：-20°C至+60°C。

存儲溫度范圍：-40°C至+85°C。

防護等級：IP20。

產品規格

冗余設計：三重模塊冗余（TMR），支持在線熱插拔。

通信協議：與Tricon系統通過專用通信網絡進行數據交換。

安裝方式：插入Tricon機架（標準16槽系統）。

系列

TRICONEX DI3301屬于TRICONEX系列，以其高可靠性和冗余設計著稱。

特征

高可靠性：采用三重模塊冗余設計，確保系統在故障時仍能正常運行。

故障安全設計：在檢測到故障時，模塊能夠自動切換到安全狀態，確保過程安全。

通道隔離：各輸入通道之間以及與系統其他部分之間電氣隔離，減少干擾和故障傳播。

狀態指示：配備有LED指示燈，用于顯示模塊和各通道的運行狀態，便于現場監控和故障排查。

熱插拔功能：可以在不關閉系統的情況下更換模塊，減少停機時間和維護成本。

環境適應性：設計用于工業環境，具有防塵、防水和抗電磁干擾的能力，適用于惡劣的工作條件。

安全與合規性：符合國際安全標準，如IEC 61508 SIL 3，適用于最高級別的安全應用。

用戶界面與配置：通過Tricon Studio等軟件工具進行配置和監控，簡化了系統集成和維護。

作用

TRICONEX DI3301的主要作用是采集和處理來自現場設備的數字信號，如開關量信號（例如按鈕、繼電器、限位開關等），并將其轉換為標準信號供系統進一步處理。

用途

工業自動化：用于生產線監控、設備狀態檢測等。

安全控制系統：用于石油天然氣、化工、電力等行業的安全儀表系統（SIS）。

制藥與食品：滅菌過程溫度/壓力異常聯鎖、關鍵閥門狀態冗余驗證、潔凈室壓差監控。

應用領域

TRICONEX DI3301廣泛應用于以下領域：

石油天然氣：用于緊急停車系統（ESD）、燃燒器管理（BMS）及高壓保護（HIPPS）。

化工生產：實時采集反應釜溫度、液位等離散量信號，觸發聯鎖保護機制。

冶金行業：監控高爐熱風閥、冷卻水系統等關鍵設備狀態。

電力系統：核電站反應堆保護、火電廠鍋爐安全控制。

制藥與食品：滅菌過程溫度/壓力異常聯鎖、關鍵閥門狀態冗余驗證、潔凈室壓差監控
