產品概述

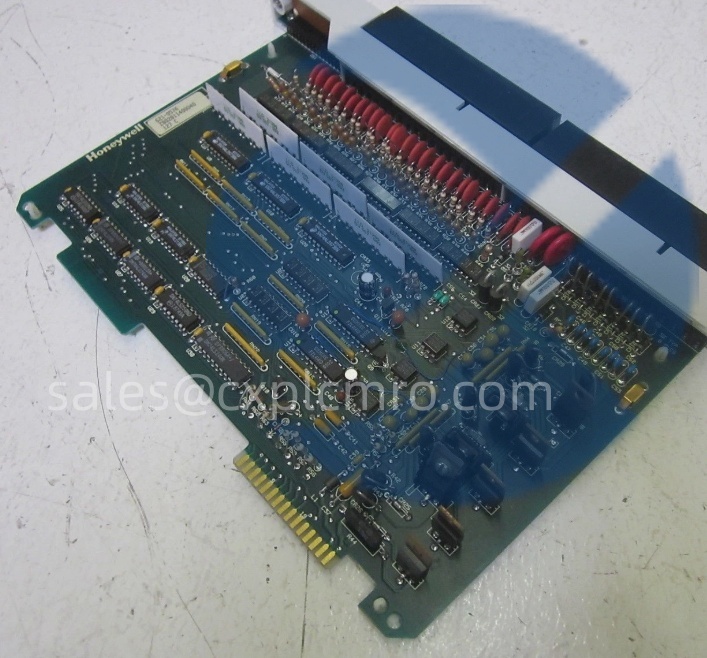

在煉油、化工、LNG等連續流程工業中，控制系統的輸出指令必須以絕對確定性驅動現場設備——無論是切斷燃料氣、啟動消防泵，還是觸發緊急泄壓閥。任何拒動或誤動都可能造成重大安全事故或巨額經濟損失。Honeywell 621-0576正是為此類高完整性要求而設計的16通道繼電器數字量輸出模塊，屬于TPS（Total Plant Solution）DCS平臺的標準I/O卡件。該模塊安裝于TPS I/O鏈（如HM/HPM機柜）中，通過高速背板總線與High Performance Controller（HPC）通信，提供SPDT（單刀雙擲）繼電器觸點，可靈活配置為常開（NO）或常閉（NC）輸出，并支持通道級狀態反饋，實現閉環驗證。

Honeywell 621-0576的核心價值在于其“機電確定性”與“系統級診斷”的融合。每個通道采用工業級密封繼電器，觸點額定值達2 A 30 VDC/250 VAC，可直接驅動電磁閥、小型接觸器或報警裝置，無需中間繼電器。更重要的是，所有通道均實現全電氣隔離（≥1500 V），確保單點短路不會波及整個I/O鏈。在冗余HPM配置中，兩塊621-0576可組成“雙驅一”（Dual Drive）架構——兩個繼電器線圈并聯驅動同一觸點，即便一個控制器或模塊故障，輸出仍能可靠動作。這種設計在TPS平臺的安全關鍵回路（如ESD、F&G）中被廣泛采用，是Honeywell在全球高端流程工業贏得信任的技術基石。

技術規格

產品型號：621-0576

制造商：Honeywell Process Solutions

產品類型：繼電器數字量輸出模塊（DO）

適用系統：TPS/Experion PKS（Classic I/O兼容模式）

輸出通道數：16路（SPDT，F(xiàn)orm C觸點）

觸點額定值：2 A 30 VDC/250 VAC（阻性負載）；感性負載需降額使用

觸點材料：銀合金（AgCdO或RoHS合規替代）

電氣隔離：≥1500 VRMS（通道間及通道對邏輯地）

機械壽命：>1,000,000次操作

響應時間：<10 ms（典型吸合/釋放）

狀態反饋：每通道提供輔助觸點，用于HPM診斷輸入（需外部接線）

安裝方式：插入TPS標準I/O底座（如51304984-100）

工作溫度范圍：0°C至+60°C

認證標準：CE,UL 508,CSA,IEC 61010-1

主要特點和優勢

SPDT繼電器輸出：支持常開/常閉靈活配置，適用于多樣化執行機構控制邏輯。

通道級狀態反饋：通過輔助觸點將實際觸點狀態返回控制器，實現“輸出-驗證”閉環。

全通道電氣隔離：防止單點故障擴散，提升系統整體可用性與安全性。

冗余就緒架構：支持“雙驅一”配置，滿足SIL 2/PL d級安全應用需求。

在實際工程中，621-0576的可靠性直接關系到工廠本質安全。例如，在某LNG接收站的火炬點火系統中，該模塊用于觸發高壓燃料氣電磁閥。一次雷擊導致周邊固態輸出模塊誤動作，但621-0576因其物理隔離與機電特性保持穩定，避免了非計劃點火。更關鍵的是，其狀態反饋功能讓操作員在控制室即可確認“閥門是否真正打開”，而非僅依賴“指令已發出”。這種“執行可驗證”的能力，使其成為安全儀表系統（SIS）中不可或缺的環節。

This 16-channel relay output module delivers deterministic actuation for mission-critical process applications.The 621-0576 combines SPDT contact flexibility,per-channel status feedback,and full electrical isolation to ensure fail-safe operation in oil&gas,chemical,and power plants.Its compatibility with TPS redundant architectures and proven field reliability make it a cornerstone of safety-critical control strategies where execution certainty is non-negotiable.

應用領域

石油天然氣與LNG：ESD緊急關斷閥、火炬點火控制、壓縮機防喘振聯鎖

煉油與化工：反應器冷卻劑注入、泄壓閥觸發、火災與氣體（F&G）系統輸出

電力與公用工程：鍋爐MFT主燃料跳閘、汽輪機緊急停機、輔機聯鎖

老舊TPS系統維護：作為標準DO卡，用于替換早期621-0575或故障模塊，保障系統延續運行

尤其在安全關斷與消防系統中，621-0576的機電繼電器輸出因其物理斷開特性和抗浪涌能力，遠優于固態方案。例如，在控制高壓氫氣管線緊急切斷閥時，線圈反電動勢可能擊穿半導體器件，而繼電器觸點則天然耐受此類沖擊，確保十年如一日的可靠動作。

集成與配置要點

將621-0576成功集成到TPS系統，需在HPM Station中通過TDC 3000/TPS工程工具進行組態。每個通道需定義輸出標簽、報警屬性，并可選擇是否啟用狀態反饋（需將輔助觸點接至對應的DI模塊，如621-0566）。在冗余HPM配置中，必須使用“Dual Drive”邏輯塊，并確保兩塊621-0576安裝在同一I/O鏈的對稱槽位。

更換模塊前，務必在HPM中將對應點置為“Manual Off”并記錄當前狀態

感性負載（如電磁閥、接觸器）必須并聯保護元件：DC回路加續流二極管，AC回路加RC吸收電路

狀態反饋接線需使用獨立屏蔽電纜，避免與主輸出共纜引入干擾

模塊不支持熱插拔——更換時需關閉對應I/O鏈電源

經驗表明，超過60%的早期失效源于未加浪涌抑制。因此，在項目規范中強制要求保護電路，是延長模塊壽命的關鍵措施。

生命周期與采購建議

Honeywell 621-0576目前處于停產過渡期（End-of-Life,EOL），Honeywell已停止新產，但通過Legacy Product Support Program仍提供有限備件。全球仍有數千套TPS系統在役，尤其在北美、中東及亞太大型煉化基地，該模塊仍是關鍵備件清單中的高優先級項，主要用于維護、事故替換及延壽項目。

我們（深圳長欣）通過Honeywell授權服務伙伴及歐美OEM渠道，確保所供621-0576均為美國原產全新庫存或經嚴格驗證的功能完好退役件。每件產品均經過：

通電測試（16路繼電器動作驗證）

觸點電阻測量（<100 mΩ）

與TPS HPM控制器聯機通信及狀態反饋驗證

?提供12個月質保、TPS組態參考指南及常規現貨庫存，支持緊急交付，全力保障客戶老系統安全穩定運行。

As specialists in legacy DCS sustainability,we recognize that a relay output module is the final executor of your safety logic.Every 621-0576 we supply is validated for contact integrity,isolation performance,and long-term reliability under real plant conditions.Sourced through authorized channels and tested to original Honeywell specifications,our modules deliver not just hardware—but operational confidence for your most critical shutdown functions.
