描述

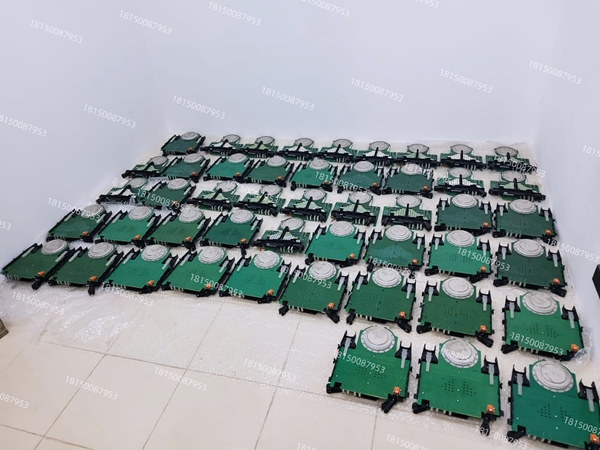

??ABB 5SHY4045L0006

ABB 5SHY4045L0006是一款光觸發或電觸發式高壓晶閘管元件（根據配置），采用壓接式（Press-Pack）結構，適用于高可靠性、高功率密度的電力變換系統。

該模塊不具備外部門極驅動電路，需配合觸發單元（如TCU-Thyristor Control Unit）使用。它通常被集成在換流閥塔（Valve Tower）中，多個模塊串聯運行以承受數千伏甚至上萬伏電壓。

其主要功能是在精確時刻導通電流，實現對交流到直流或無功功率的可控轉換。

??產品參數與規格

型號

5SHY4045L0006

器件類型

大功率電控晶閘管（SCR）

封裝形式

壓接式（Press-Pack），雙面散熱

額定重復峰值電壓（V DRM/V RRM）

8.5 kV

（典型值）<br>最高可達9.0 kV（測試條件）

額定通態平均電流（I TAV 50Hz）

4,500 A

（正弦半波）

最大通態電流（I TSM）

≥32,000 A（10 ms半波）

門極觸發電流（I GT）

約200–400 mA（典型）

門極觸發電壓（V GT）

約10–20 V

通態電壓降（V T I T=4500A）

≤2.8 V（典型）

關斷時間（t q）

≤60μs

工作結溫范圍

-40°C至+110°C（瞬時可達+125°C）

絕緣等級

高壓陶瓷絕緣基板，滿足IEC/IEEE標準

冷卻方式

雙面水冷或風冷（通過散熱器壓接）

安裝方式

壓接安裝（要求恒定壓力，通常70–120 kN/m2）

壽命

>30年（在正常工況下）

??主要特征

?超高電壓耐受能力：單個元件可承受8.5 kV以上電壓，適合串聯使用。

?大電流承載能力：持續導通能力達4500A，短時過載能力強。

?壓接式設計（Press-Pack）：無焊接引線，熱循環穩定性好，適合高可靠性系統。

?雙面散熱結構：提升散熱效率，降低熱阻，延長使用壽命。

?低通態損耗：V_T<2.8 V，提高系統整體效率。

?高di/dt和dv/dt耐受性：抗浪涌能力強，適合HVDC等嚴苛環境。

?長壽命與高可靠性：專為連續運行、免維護設計，適用于關鍵基礎設施。

?標準化接口：便于集成到ABB換流閥組件中，支持模塊化替換。

??作用與用途

?

可控整流開關

在精確時刻導通，控制電流流向和大小

??

HVDC換流核心元件

構成六脈動或十二脈動換流橋，實現AC/DC轉換

???

SVC/STATCOM控制單元

用于調節無功功率、穩定電網電壓

??

大型工業整流器

應用于電解鋁、氯堿化工等大電流直流電源系統

??

能量回饋控制

在四象限傳動中實現再生制動能量回饋

TCU（Thyristor Control Unit）

RC吸收電路

均壓電阻

冷卻系統

才能安全可靠運行。

??典型應用領域

??

高壓直流輸電（HVDC）

跨區域電網互聯、海底電纜輸電、背靠背換流站

??

柔性交流輸電系統（FACTS）

?SVC（靜止無功補償器）

?STATCOM（靜止同步補償器）

?TCSC（可控串聯補償）

??

工業整流系統

?電解鋁廠（40–500 kA直流電源）

?氯堿工業、冶金電爐

??

軌道交通

牽引變電站中的相控整流裝置

??

新能源并網

大型儲能系統、風電場靜態補償裝置

???

重大基礎設施

核電站輔助電源系統、城市電網穩定性提升項目

ABB 5SHY4045L0006
